NICHT NUR EIN KABEL !


Am Anfang ist es nur ein Kabel. Am Ende ist es die wichtigste Komponente am Anhänger.

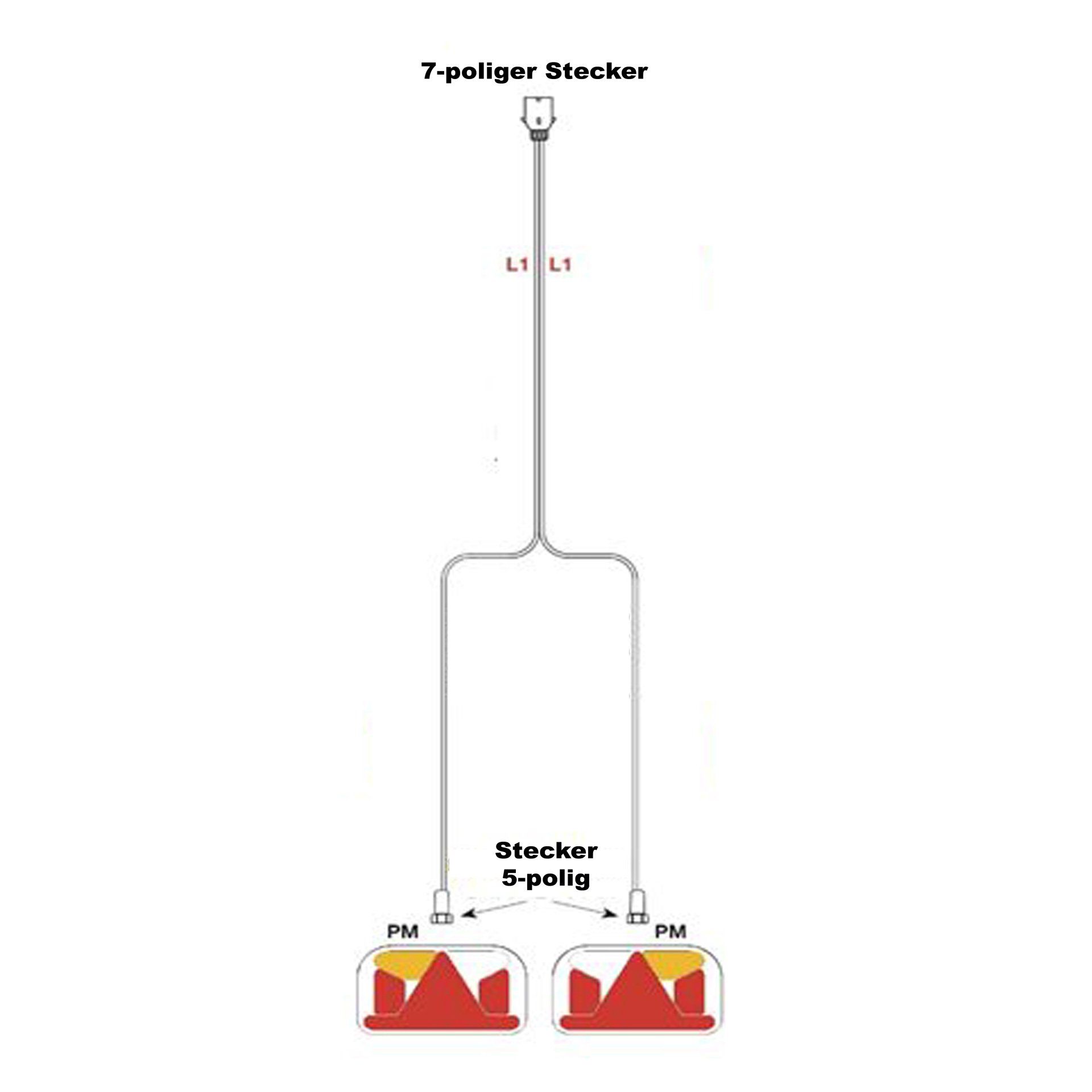

Kabelbaum / Kabelsatz

 7-polig


  • L1 = 2x Haupkabel
  • 2x Bajonettstecker 5-polig grün und gelb
  • gelb für links und grün für rechts
  • 7-poliger Stecker
  • Längen von 4 - 10 Meter


Funktionen:


  • Licht
  • Bremse
  • Blinker
  • Nebelschlussleuchte


Diese Variante wird bei ungebremsten Anhängern oft verwendet. Die Funktion des Rückfahrscheinwerfers ist nicht vorhanden.


Über den 7-poligen Stecker wäre eine Erweiterung für zusätzliche Positionsleuchten, Kennzeichenleuchten möglich. Hierzu verwenden Sie am besten ein Flachkabel 2x 0,75²mm.




Kabelbaum / Kabelsatz

 13-polig


  • L1 = 2x Haupkabel
  • L2 = 2x DC Kabel - Versorgungskabel

      für zusätzliche Positionsleuchte oder

      Kennzeichenleuchte

  • 2x Bajonettstecker 5-polig grün und gelb
  • gelb für links und grün für rechts
  • 13-poliger Stecker ( 8-fach belegt )
  • Längen von 4 - 12 Meter


Funktionen:


  • Licht
  • Bremse
  • Blinker
  • Nebelschlussleuchte
  • Rückfahrscheinwerfer
  • Anschluss für zusätzliche Positionsleuchte


Diese Variante wird bei gebremsten Anhängern verwendet. Der Kabelbaum sollte einen Abgang / DC Kabel haben, um eine zusätzliche Positionsleuchte mit Strom zu versorgen. Eine zusätzlich Positionsleuchte, ist bei gebremsten Pflicht. Gebremste Anhänger müssen vorne, rechts und links, zwei weiße Zusatzleuchten haben, auch genannt Begrenzungsleuchte.
